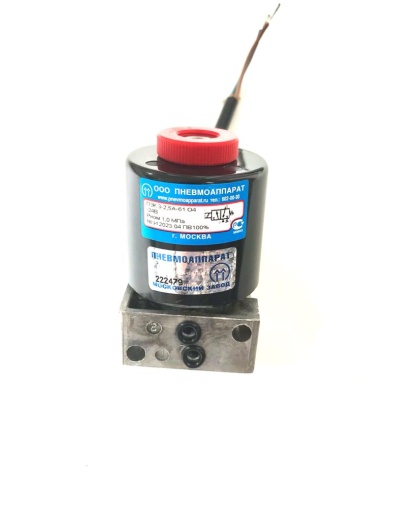

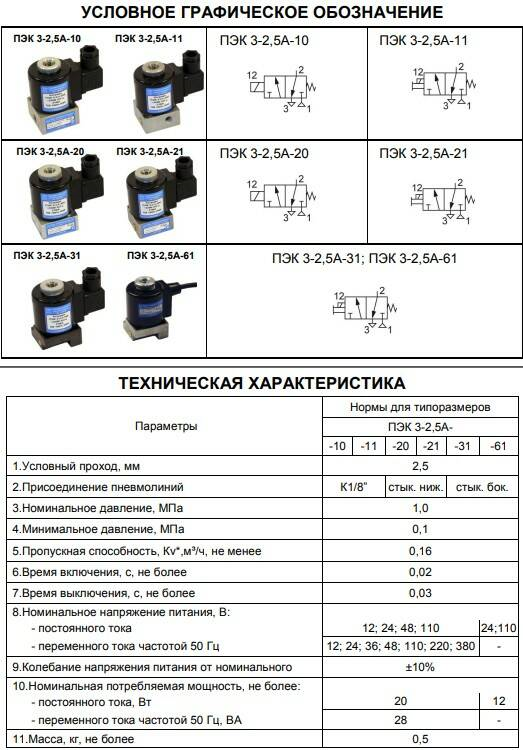

Распределители 3-х линейные с условным проходом (Ду) 2,5 мм, двухпозиционные с электромагнитным управлением и пружинным возвратом, предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения. Конструкция распределительного устройства: клапанного типа.
Присоединение:
1.Стыковое боковое - ПЭК 3-2,5(2,5А)-31;ПЭК 3/2,5-61
2. Стыковое нижнее - ПЭК 3-2,5(2,5А)-20; ПЭК 3-2,5(2,5А)-21;
3.Резьбовые отверстия К1/8”, в корпусе, трубы в стороны - ПЭК 3-2,5(2,5А)-10; ПЭК 3-2,5(2,5А)-11.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С. Климатическое исполнение О, категория размещения 4 по ГОСТ 15150. Распределитель может работать при любых режимах и продолжительности включений по ГОСТ 19264. Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ28988. Степень защиты, обеспечиваемая оболочкой катушки распределителя - IP65 по ГОСТ 14254. Электромагнитную катушку можно повернуть на180°. В качестве распределительного органа используется якорь с уплотнением, который расположен в гильзе. В упоре гильзы выполнен атмосферный канал, а в корпусе распределителя - каналы питания и выходной канал. В исходном положении пневмораспределителя (при отсутствии электрического сигнала на катушке) канал питания отсечен от выходного канала, который соединен с атмосферным каналом. При подаче электрического сигнала на катушку, якорь перемещается до упора, а уплотнение, закрывает атмосферный канал и открывает проход сжатому воздуху из канала питания, в выходной канал. Снятие электрического сигнала с катушки приводит к возврату якоря с уплотнением в исходное положение.
В распределителях ПЭК 3-2,5(2,5А)-11(21;31) и ПЗК 3-2,5-61 предусмотрено ручное дублирование электрического сигнала кнопкой с пружинным возвратом; Ручное дублирование предназначено для управления пневмораспределителем в наладочном режиме (при отключенном электропитании) и осуществляется механическим поднятием якоря в верхнее положение при помощи кнопки.
Распределитель 3/2 с электромагнитным управлением поставляется в качестве комплектующих изделий для пневмораспределителей с электропневматическим управлением.
