Гидроклапан редукционный КРМ-6/3

Гидроклапаны редукционные предназначены для создания или поддержания в гидравлических системах определенного давления, сниженного относительно давления источника.

Гидроклапаны модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.

Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

Гидроклапаны работают на минеральных маслах с кинематической вязкостью от 10 до 250 сСт при тонкости фильтрации 25 мкм.
Температура масла от +20 до +50оС.

Вид присоединения - модульный монтаж.

Технические характеристики:

* Диаметр условного прохода -6мм;
* Давление нагнетания ном.- 6,3Мпа;
* Исполнение по давлению настройки (на выходе от мин. до маск.) -0,3-2,0 МПа;
* Расход рабочей жидкости ном. -12,5л/мин;
* С регулировочным шестигранным винтом под ключ;
* Климатическое исполнение для районов с умеренным и холодным климатом-УХЛ, категория 4;
 * Вид присоединения - модульный монтаж.

Тип управления:

- В-винт;
- Р-рукоятка;
- К-замковое устройство;
- П-колпачок с пломбой

Основные параметры гидроклапана редукционного КРМ 6/3

Принцип действия редукционного клапана

Работа редукционного клапана основана на изменении размера рабочего окна с помощью подпружиненного золотника особой конструкции. При нормальном давлении в гидравлической системе, рабочее окно полностью открыто, а золотник удерживается в неподвижном состоянии за счёт пружины, которая настроена на конкретный уровень давления.
Если давление в системе возрастёт, золотник, сжимая пружину, перемещается по вертикали вниз, уменьшая площадь рабочего окна и открывая специальное отверстие для слива. Часть жидкости уходит на слив, а часть, через рабочее окно, поступает на гидроцилиндр.
При уменьшении давления в гидравлической системе, пружина поднимает золотник вверх, увеличивая площадь рабочего окна и давление жидкости, поступающей в рабочий орган, остаётся неизменным. Редукционный гидроклапан может выполнять функцию защитного клапана. Это обеспечивается правильной настройкой пружины. При резком скачке давления, рабочее окно полностью перекрывается, а вся жидкость через отверстие слива перемещается в особый бак.

Габаритные и присоединительные размеры

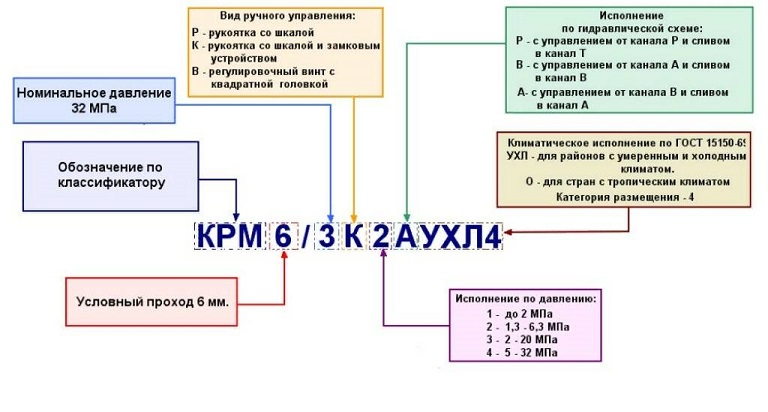

Структура условного обозначения
