Область применения – гидроприводы станков, мобильной техники, кузнечно-прессового оборудования, литейных машин, литьевых машин и другого оборудования, имеющего гидрофицированный привод.
Условия эксплуатации клапанов МКОВ:
- фильтруемая жидкость: минеральное масло с вязкостью до 200 мм²/с (200 сСт);
- тонкость фильтрации: 25 мкм;
- температура рабочей жидкости: от +10°C до +70°C;
- температура окружающей среды: от -45°C до +55°C;
- положение при эксплуатации: любое пространственное положение.

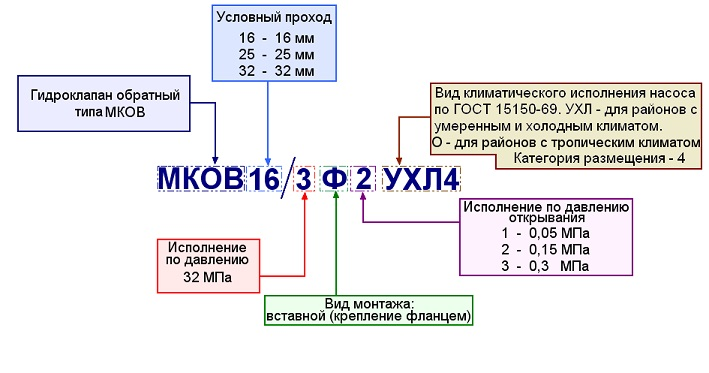

В зависимости от типоразмера гидроклапана номинальный объем пропускаемой жидкости в одном направлении составляет:
для клапанов МКОВ-16/3Ф1, МКОВ-16/3Ф2, МКОВ-16/3Ф3 до 100 л/мин;
МКОВ-25/3Ф1, МКОВ-25/3Ф2, МКОВ-25/3Ф3 до 160 л/мин;
МКОВ-32/3Ф1, МКОВ-32/3Ф2, МКОВ-32/3Ф3 до 320 л/мин;
Обозначение на гидравлических схемах:
Р - отверстие для входа рабочей жидкости под давлением;А - отверстие для присоединения к другим устройствам.
Обратный клапан состоит из гильзы 1, в которой размещен клапан 2, пружины 3, переходной втулки 4 и фланца 5.
Обратный клапан размещен в монтажном гнезде гидроблока и уплотняется резиновыми кольцами 6 и 7, а так же защитными кольцами 8 и 9.
Клапан 2, имеющий возможность осевого перемещения в гильзе 1, прижат пружиной 3 свое конической поверхностью к острой кромке гильзы 1, обеспечивая герметичное разделение гидролиний подвода P и отвода А.
Обратный клапан работает следующим образом:
Подведенные в гидролинию P (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию A.
При подводе потока рабочей жидкости в гидролинию A (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинии A и P.
Основные характеристики
