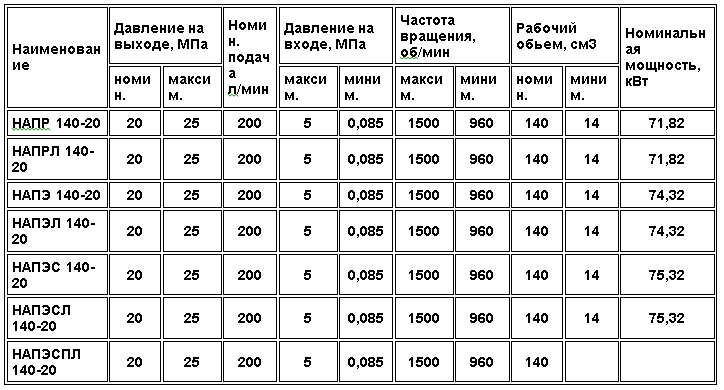

Насосы аксиально-поршневые НАП 140-20

Аксиально-поршневые насосы с правосторонним вращением вала предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, где требуется регулируемая подача и реверс потока. Регулирование подачи осуществляется механизмом управления. Механизм ручного управления насосов НАПР 140-20, НАПРЛ 140-20 позволяет осуществлять предварительную установку подачи и направления потока рабочей жидкости. Электрогидравлический механизм управления насосов дает возможность настройки двух подач любой величины, в пределах номинальной, на каждой полости.

ВК1 - всасывающий гидроклапан;
НП1 - пластинчатый насос НПЛ 12,5/16;
НП2 -насос пластинчатый сдвоенный НПЛ 16-32/6,3;
А1 - электрогидравлический механизм управления;
А1.1 - двухпозиционный гидрораспределитель;
А1.2 -регулировочный винт;
А1.3 - толкатель;
А1.4 - рычаг;
А1.5 - напорный гидроклапан;
А1.6 - поворотный гидродвигатель;
Р1, Р2 - гидрораспределители РХ 06.34.1-В/50АМ или РХ 06.34.4-024/00АМ;
А2 - агрегат аксиально-поршневого насоса;
А2.1 - нуль-золотник;
А2.2 - аксиально-поршневой насос;
А2.3 -гидрораспределитель;
А2.4 - гидроклапан подпитки.
Насосы типа НАП 140-20 являются регулируемыми аксиально-поршневыми с торцовым распределением рабочей жидкости.

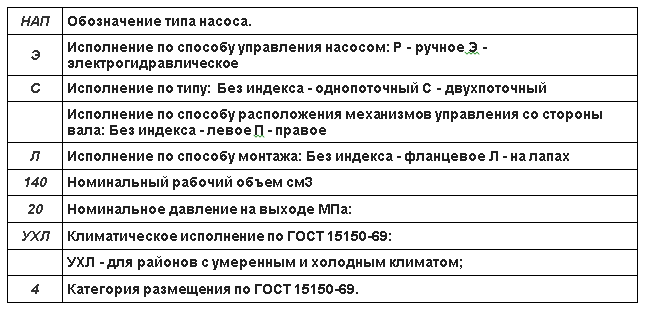

По способу управления подачей насосы бывают:
-С ручным управлением подачей на каждой полости - НАПР 140-20, НАПРЛ 140-20;
-С электрогидравлическим управлением двумя регулируемыми подачами на каждой полости с переменным направлением потока рабочей жидкости - НАПЭ 140-20, НАПЭЛ 140-20, НАПЭС 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20;
Электрогидравлический механизм управления работает от вспомогательного пластинчатого насоса.
Насосы с электрогидравлическим управлением комплектуются пластинчатыми насосами НПл12,5/16 или НПл16-32/6,3 и гидрораспределителями типа РХ06.
В насосах моделей НАПЭС 140-20, НАПЭСЛ 140-20 в отличие от моделей НАПЭ 140-20, НАПЭЛ 140-20 вместо пластинчатого насоса НПл12,5/16 применен сдвоенный пластинчатый насос НПл16-32/6,3. Такая же особенность и у насоса НАПЭСПЛ 140-20, который, кроме того, отличается еще правосторонним расположением механизма управления, если смотреть со стороны вала.

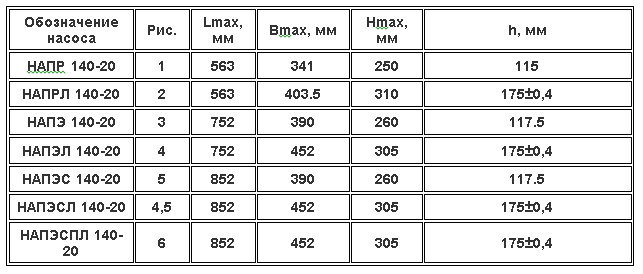

По способу монтажа насосы подразделяются на:
-фланцевые - НАПР 140-20, НАПЭ 140-20, НАПЭС 140-20;
-с монтажом на лапах - НАПРЛ 140-20, НАПЭЛ 140-20, НАПЭСЛ 140-20, НАПЭСПЛ140-20.

Аксиально-поршневой агрегат состоит из переднего корпуса, в котором находится приводной вал, установленный на втулке. Вращение приводного вала с помощью шлицевых соединений через втулку передается валу ротора, а от него ротору, в котором расположено девять поршней, имеющих сферические головки, соединенные с подпятниками. На выступающей цилиндрической части ротора расположена поджатая пружинами шаровая опора, действующая на нажимной диск, который, поворачиваясь вокруг нее, поджимает подпятники к плоскости опорного диска, установленного на траверсе. Одновременно пружины прижимают ротор к поверхности распределительного диска. При вращении ротора поршни совершают в нем принудительное возвратно-поступательное движение, обеспечивая всасывание и нагнетание рабочей жидкости. Изменение углового положения траверсы, установленной в шарикоподшипниках, вызывает изменение длины хода поршней в отверстиях ротора, за счет чего осуществляется регулирование подачи насоса. В насосах с ручным регулированием, изменение подачи производится поворотом маховичка связанного с траверсой червячной передачей. При электрогидравлическом механизме управления включение одного из электромагнитов вызывает соединение рабочей полости соответствующего толкателя механизма управления с давлением и перемещение его на длину, определяемую положением регулирующего винта. В результате происходит соответствующий поворот двуплечего рычага и связанного с ним крана-золотника. При этом положении крана-золотника рабочая жидкость, подающаяся под давлением от пластинчатого насоса, поступает в камеры поворотного гидродвигателя. Развивающийся при этом крутящий момент поворачивает ротор гидродвигателя и связанную с ним траверсу аксиально-поршневого агрегата. Величина и направление поворота траверсы определяют соответственно величину подачи и направление потока рабочей жидкости.
