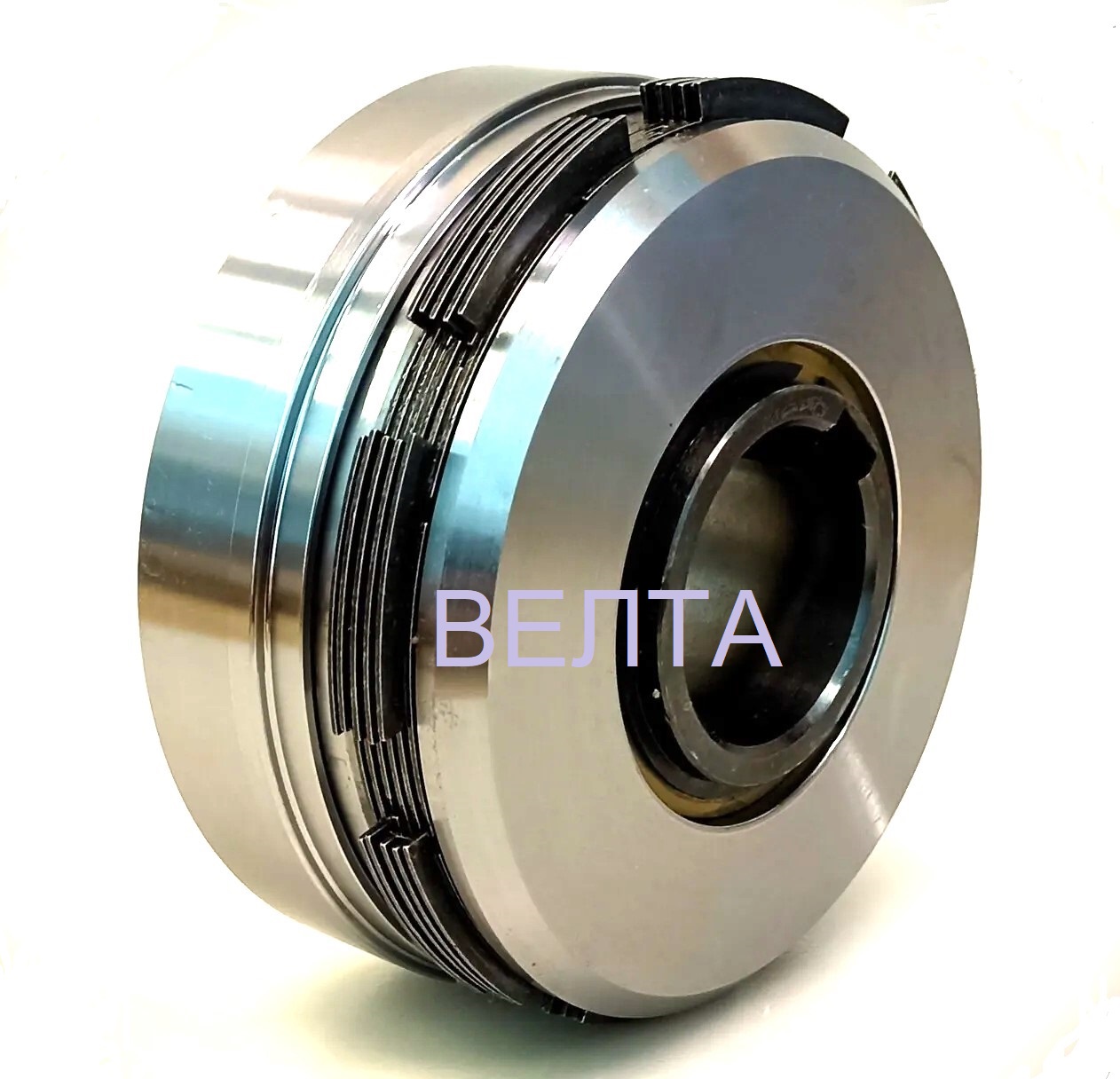

Муфта электромагнитная ЭТМ 102-1А

Муфты электромагнитные фрикционные многодисковые серии ЭТМ с магнитопроводящими дисками предназначены для автоматического и дистанционного управления приводами различных машин и механизмов.

 Муфты рассчитаны для работы в районах с умеренным и холодным климатом (исполнение УХЛ) и во всех районах на суше (исполнение О), кроме районов с очень холодным климатом, в помещениях с искусственно регулируемыми климатическими условиями (категория 4), а также в помещениях с повышенной влажностью (категория 5), при этом нижнее значение температуры такое же, как и для категории 4. Категории и исполнения по ГОСТ 15150—69. Условия эксплуатации: высота над уровнем моря не более 1000 м; окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли; место установки муфт должно быть защищено от попадания воды и эмульсии; допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g; рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения; муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Пример условных обозначений муфт: ЭТМ 072А 2УХЛ4 — муфта 07-го габарита, контактная, со шпоночным посадочным отверстием 2-го ряда, исполнение УХЛ, категория 4;

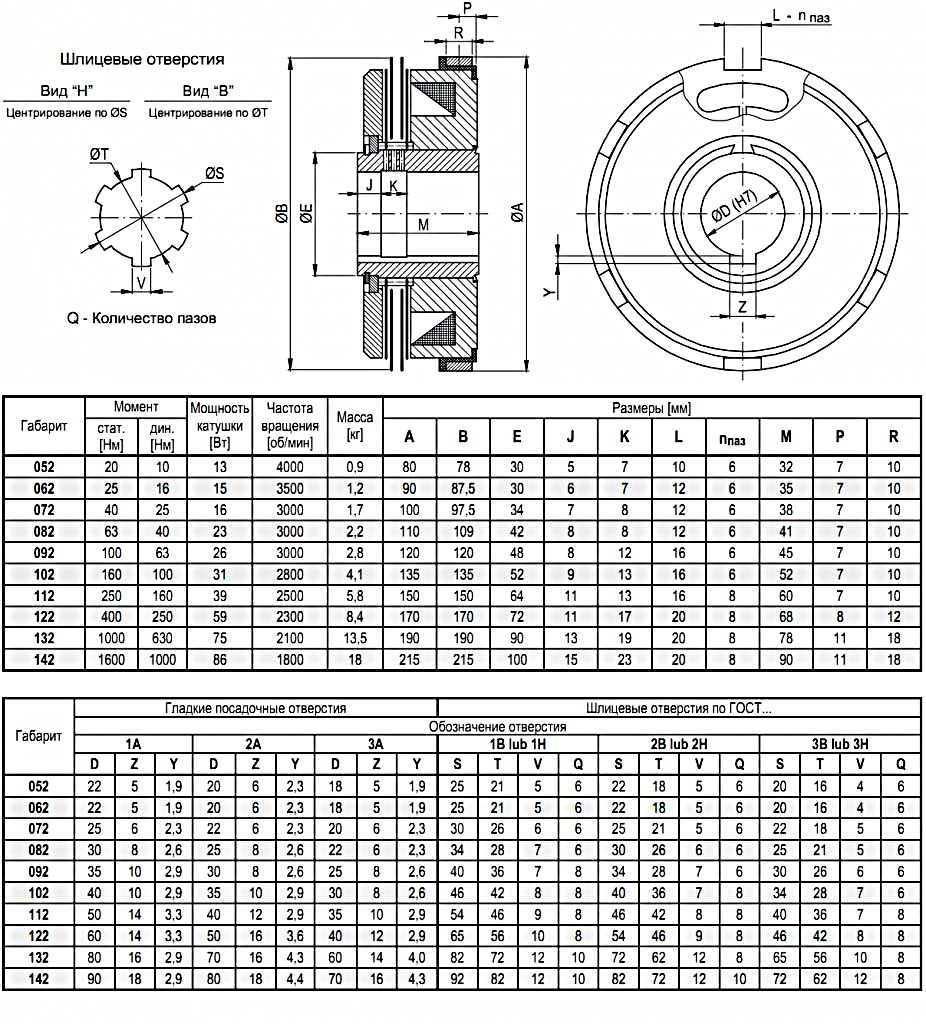

Группа посадочных отверстий по ТУ 3428-001-00224538-99: - шпоночная: 1А;2А;3А; шлицевая: 1Н;2Н;3Н;1В;2В;3В;
