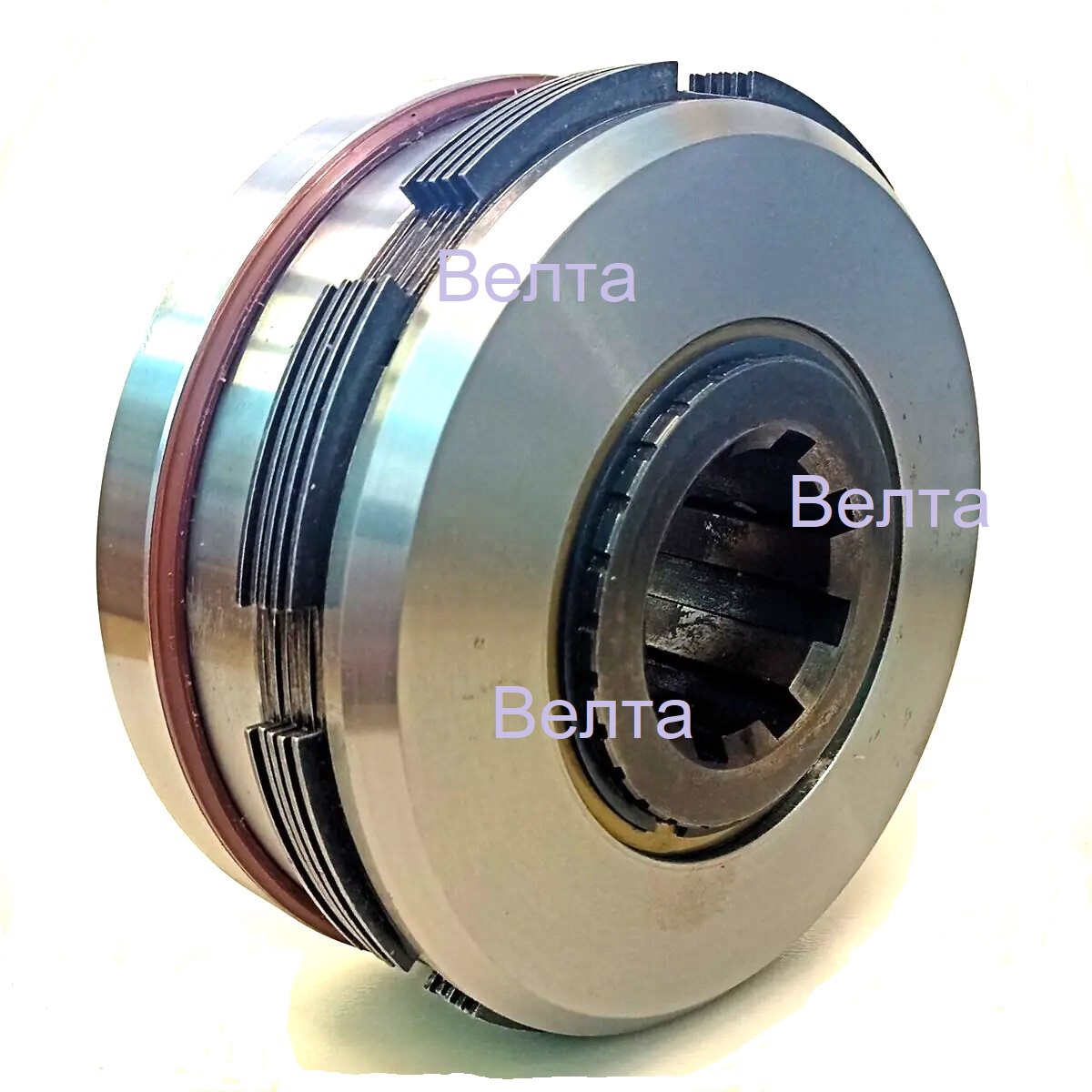

Муфты электромагнитные фрикционные серии ЭТМ 102-1н

Муфты электромагнитные фрикционные многодисковые серии ЭТМ с магнитопроводящими дисками предназначены для автоматического и дистанционного управления приводами различных машин и механизмов.

 Муфты рассчитаны для работы в районах с умеренным и холодным климатом (исполнение УХЛ) и во всех районах на суше (исполнение О), кроме районов с очень холодным климатом, в помещениях с искусственно регулируемыми климатическими условиями (категория 4), а также в помещениях с повышенной влажностью (категория 5), при этом нижнее значение температуры такое же, как и для категории 4. Категории и исполнения по ГОСТ 15150—69. Условия эксплуатации: высота над уровнем моря не более 1000 м; окружающая среда невзрывоопасная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, а также тумана и брызг токопроводящих жидкостей и токопроводящей пыли; место установки муфт должно быть защищено от попадания воды и эмульсии; допустимая вибрация мест крепления муфт с частотой до 60 Hz при ускорении не более 1g; рабочее положение в пространстве горизонтальное. Допускается установка муфты с вертикальным положением оси вращения; муфты должны эксплуатироваться только в масляной среде (индустриальное масло).

Пример условных обозначений муфт: ЭТМ 072А 2УХЛ4 — муфта 07-го габарита, контактная, со шпоночным посадочным отверстием 2-го ряда, исполнение УХЛ, категория 4;

ЭТМ 124-1-04—муфта 12-го габарита, бесконтактная, со шлицевым посадочным отверстием 1-го ряда, исполнение О, категория 4;

ЭТМ 136-3-04—муфта 13-го габарита, тормозная, со шлицевым посадочным отверстием 3-го ряда, исполнение О, категория 4.

Технические данные муфт ЭТМ

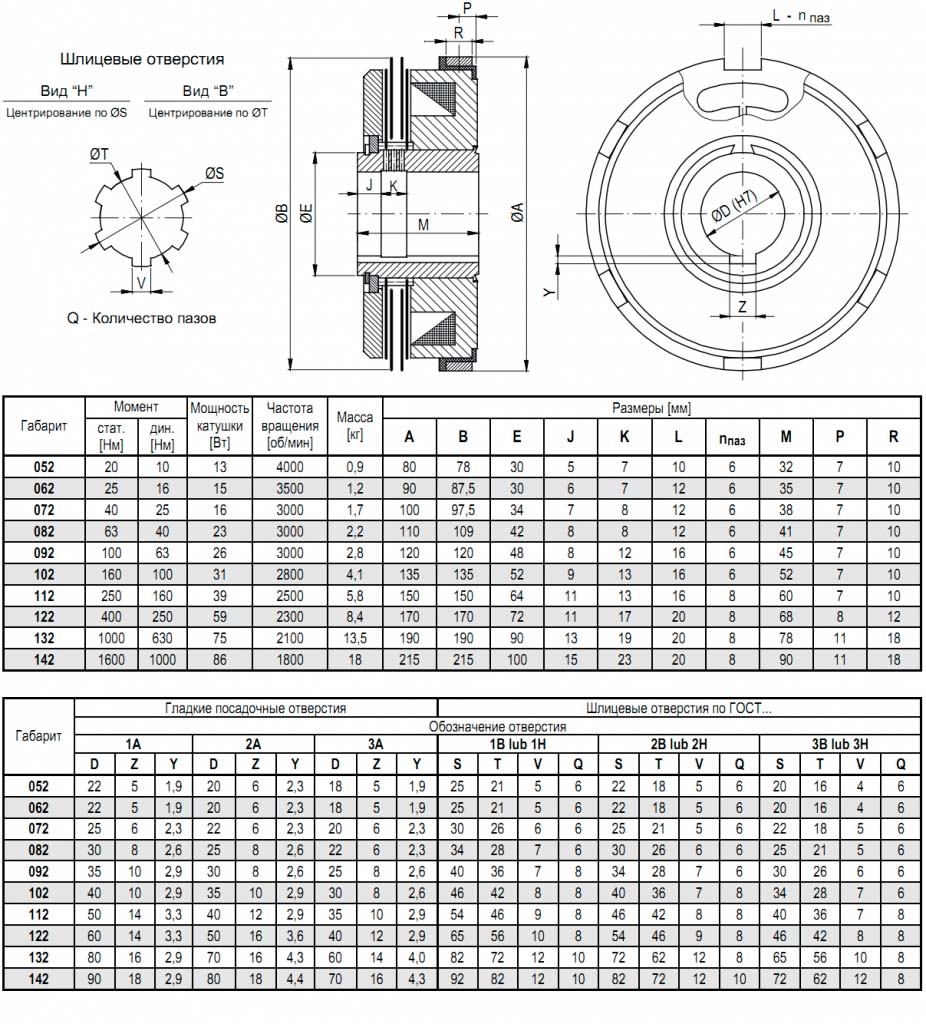

Габаритные размеры муфт ЭТМ

Габаритные и установочные размеры муфт ЭТМ

Отверстия

Условное обозначение типа муфт серий ЭТМ: ЭТМ 0 000 00

1. Э — электромагнитная;
2. Т — трения;
3. М — муфта;
4. 0 — цифры, обозначающие габарит муфты (табл.);
5. 000 — цифры, обозначающие конструктивное исполнение:
6. 2 — муфта с контактным токоподводом (контактная);
7. 6 — муфта с вынесенным токоподводом (тормозная);
8. Буква, обозначающая исполнение посадочного отверстия под вал:
9. А — отверстие гладкое со шпоночным пазом, отсутствие буквы — отверстие шлицевое;
10. 00 — цифры, обозначающие номер ряда посадочного отверстия;
11. Буква, обозначающая экспортное исполнение:
12. Э — для поставок в страны с умеренным климатом.
13. Т — для поставок в страны с тропическим климатом.

Муфта состоит из следующих составных частей: корпуса, пакета фрикционных дисков, внутренних и наружных. Наружные диски имеют волнистую форму, которая обеспечивает им пружинные свойства, необходимые для отпускания якоря при отключении муфты. Вся муфта собрана на общей втулке, сидящей на ведущем (ведомом) валу. С валом связан поводок, который соединяется с наружными дисками. Внутренние диски связаны с втулкой. Катушка возбуждения муфты закреплена в корпусе.
В контактных муфтах один выводной конец катушки присоединяется к контактному кольцу 1, а другой — к корпусу. Выводные концы катушек тормозных муфт выведены наружу через специальное отверстие в корпусе. Подвод питания контактных муфт осуществляется через щеткодержатель, входящий в комплект муфты.
При подаче напряжения на катушку муфты якорь притягивается к корпусу и сжимает пакет фрикционных дисков, в результате чего момент с ведущего вала передается на ведомый вал.
Многодисковые фрикционные муфты серии ЭТМ могут использоваться как на горизонтальных, так и на вертикальных валах. При монтаже на вертикальных валах, начиная с десятого габарита, электромагнитные муфты следует ставить якорем вниз.
Муфты меньших габаритов допускается монтировать на вертикальных валах с верхним расположением якоря. В связи с тем, что при монтаже на вертикальных валах значение остаточного момента будет выше, чем при монтаже на горизонтальных валах, необходимо во избежание перегрева ограничить скорость вращения: в первом случае до 60—80% от предельно допустимых значений, указанных в таблиц, а во втором случае до 30—50% от этих значений.
Необходимо также обращать внимание на то, чтобы статические сопротивления, приведенные в ведомой части, были достаточны, иначе после отключения ведомая часть не перестанет вращаться.
При установке муфты с контактным токоподводом втулка муфты жестко связывается с ведущим (ведомым) валом при помощи шлицов (или шпонки). Крепление корпуса тормозной муфты осуществляется с помощью винтового соединения. Наружные диски связываются с ведомым (ведущим) валом при помощи поводка, изготавливаемого заказчиком в соответствии с размерами шлицевых выступов дисков. При монтаже необходимо следить, чтобы фрикционные диски свободно перемещались в поводке.
Общая втулка муфты, на которой сидят внутренние диски, и поводок наружных дисков должны размещаться соосно с достаточной степенью точности. Рекомендуется выдерживать соосность в пределах 0,01—0,1 мм в зависимости от габарита муфты. Чем выше скорость вращения, тем допустимое отклонение по соосности должно быть меньше. Шейки валов под монтаж электромагнитных муфт должны при вращении вала в своих опорах иметь биение не более 0,02 мм.
Для питания электромагнитных муфт могут применяться любые источники постоянного тока. В схеме питания необходимо предусмотреть защиту обмотки муфты от перенапряжений, возникающих при коммутации муфты. Отрицательный полюс источника питания контактных муфт должен быть соединен с корпусов муфты.
Муфты ЭТМ рассчитаны для работы во взрывобезопасной среде, не содержащей агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию, туманы и брызги токопроводящих жидкостей и токопроводящую пыль.
Муфты ЭТМ2, ЭТМ4 и ЭТМ6 предназначены только для работы в условиях, обеспечивающих смазку их минеральными маслами. Подача масла к муфте должна осуществляться по каналам вала или поливом пакета фрикционные дисков; при особо легких тепловых режимах допускается погружение части муфты в масляную ванну. Температура масла должна быть не более 50°С. Для смазки (охлаждения) муфт применяются минеральные масла с вязкостью не более 50Е, отфильтрованные, не содержащие металлических и других включений, влияющих на изоляционные свойства масел. Рекомендуются индустриальные масла 20 и 30 ГОСТ 1707-51. При применении масел с вязкостью выше указанной силовые характеристики муфт не гарантируются.
Муфты рассчитаны для работы в релейном режиме («включено» — «отключено»), использование их в режиме длительного скольжения не допускается. При выборе режима работы муфты необходимо иметь в виду, что установившаяся температура катушки не должна превышать 110°С.
В процессе эксплуатации муфты не требуют никакой регулировки. Следует лишь периодически контролировать износ дисков и щетки, а также чистоту масла. Износ дисков контролируется по их толщине. Если износ превосходит 20% первоначальной толщины дисков, они заменяются новыми. Износ щетки в муфтах с контактным токоподводом контролируется по запасу хода, оставшегося у изношенной щетки. Если при повороте щеткодержателя (при вывертывании) на один оборот контакт прерывается, щетку следует заменить новой.

Группа посадочных отверстий по ТУ 3428-001-00224538-99: - шпоночная: 1А;2А;3А; шлицевая: 1Н;2Н;3Н;1В;2В;3В;
