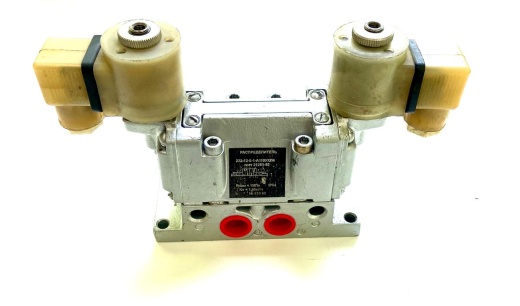

Пневмораспределитель 232-12-0-1
5800
Распределители 5-и линейные с условным проходом (Ду) 10 и 16 мм предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.
Подробности
Характеристики
Давление номинальное Pnom
—
1 Мпа
Условный проход ДУ
—
10 мм
*
—
1,65 м куб. /час
*
—
управление двустороннее электромагнитное
Присоединение
—
3/8"
Монтаж
—
трубный
Цена может отличаться от цен в розничных магазинах, уточняйте цену
Пневмораспределитель 232-12-0-1
5800
Распределители 5-и линейные с условным проходом (Ду) 10 и 16 мм предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения.
Присоединение: 1. Резьбовое, с плитой;
2. С боковым (трубы в стороны) расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
В распределителях с односторонним управлением в исходном положении золотник удерживается давлением сжатого воздуха (схемное обозначение 211 и 214), или пружиной (схемное обозначение. 213). При этом канал питания сообщается с выходным, канал - с атмосферным каналом, а канал - отсечен золотником. При подаче давления управления в канал золотник перемещается в другое положение. При этом канал питания сообщается с выходным каналом , канал - с атмосферным каналом, а канал отсекается. При снятии сигнала, золотник возвращается в исходное положение. В распределителях с двусторонним управлением золотник перемещается из одного положения в другое при подаче давления управления поочередно через канал. При снятии управления, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.
В трехпозиционных распределителях функциональная схема исходного положения: - в средней позиции золотника все линии перекрыты (схема 311); - в средней позиции золотника обе полости потребителя сообщены с атмосферой (схема 312). Золотник перемещается из одного крайнего положения в другое при подаче давления управления через канал. При подаче давления управления в канал золотник перемещается в крайнее положение и канал питания соединяется с выходным каналом, выходной канал - с атмосферным каналом, а канал отсечен золотником. При снятии давления управления золотник возвращается в исходное (среднее) положение при помощи пружины. При подаче давления управления в отверстие золотник перемещается в другое крайнее положение. При этом канал питания соединяется с каналом, канал - с атмосферным каналом, а канал отсекается. При снятии давления управления золотник возвращается в исходное (среднее) положение.
Присоединение: 1. Резьбовое, с плитой;
2. С боковым (трубы в стороны) расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
В распределителях с односторонним управлением в исходном положении золотник удерживается давлением сжатого воздуха (схемное обозначение 211 и 214), или пружиной (схемное обозначение. 213). При этом канал питания сообщается с выходным, канал - с атмосферным каналом, а канал - отсечен золотником. При подаче давления управления в канал золотник перемещается в другое положение. При этом канал питания сообщается с выходным каналом , канал - с атмосферным каналом, а канал отсекается. При снятии сигнала, золотник возвращается в исходное положение. В распределителях с двусторонним управлением золотник перемещается из одного положения в другое при подаче давления управления поочередно через канал. При снятии управления, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении.
В трехпозиционных распределителях функциональная схема исходного положения: - в средней позиции золотника все линии перекрыты (схема 311); - в средней позиции золотника обе полости потребителя сообщены с атмосферой (схема 312). Золотник перемещается из одного крайнего положения в другое при подаче давления управления через канал. При подаче давления управления в канал золотник перемещается в крайнее положение и канал питания соединяется с выходным каналом, выходной канал - с атмосферным каналом, а канал отсечен золотником. При снятии давления управления золотник возвращается в исходное (среднее) положение при помощи пружины. При подаче давления управления в отверстие золотник перемещается в другое крайнее положение. При этом канал питания соединяется с каналом, канал - с атмосферным каналом, а канал отсекается. При снятии давления управления золотник возвращается в исходное (среднее) положение.
|
Обозначение схем |
Исполнение |
|---|---|
|
211 |
Двухпозиционный с односторонним пневматическим управлением и пневматическим возвратом |
|
212 |
Двухпозиционный с двухсторонним пневматическим управлением |
|
231 |
Двухпозиционный с односторонним электропневматическим управлением и ручным дублированием и пневматическим возвратом |
|
232 |
Двухпозиционный с двухсторонним электропневматическим управлением и ручным дублированием |
|
311 |
Трехпозиционный с двухсторонним пневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты |
|
331 |
Трехпозиционный с двухсторонним электропневматическим управлением, возврат в среднюю позицию пружинный, все линии перекрыты |
Габаритные и присоединительные размеры
