Распределители 4-х линейные В64-13А-03 с условным проходом (Ду) 10 мм. двухпозиционные с двухсторонним электропневматическим управлением, пневматическим или пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневматических приводах различного назначения. Конструкция распределительного устройства: плоский золотник.
Присоединение:
1. Резьбовое G3/8"; G1/2"; 3/4" с боковым (трубы в стороны) расположением отверстий в плите распределителя;
2. Стыковое с плитой и нижним расположением отверстий.
Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2 /с (сСт) при температуре 50°С.
В качестве распределительного органа используется плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы: выходные, атмосферные, питания, с резьбовыми отверстиями для присоединения внешних пневмолиний.
В пневмораспределителях с двухсторонним управлением золотник перемещается из одного крайнего положения в другое при переменной подаче управляющих сигналов на соответствующий клапан пилот. При снятии управляющего сигнала, золотник сохраняет свое положение и запоминает последнюю команду только при горизонтальном расположении. Распределители с резьбовым присоединением пневмолиний крепятся двумя винтами. Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.

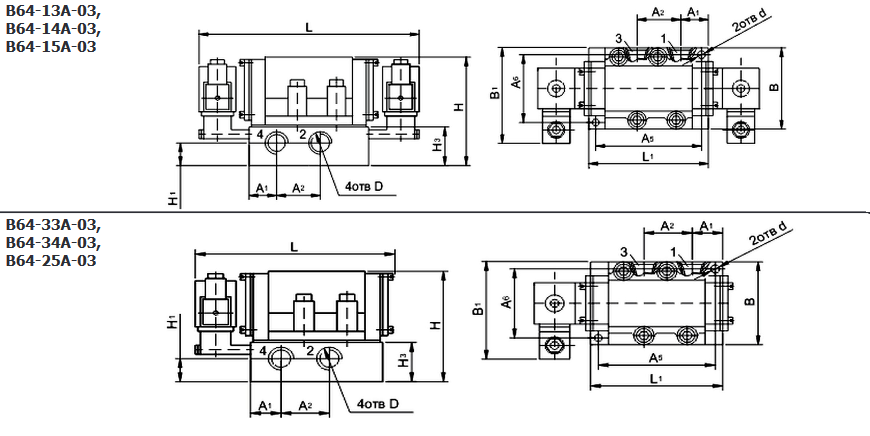

Присоединительные размеры
|
Обозначение |
А1 |
А2 |
А5 |
А6 |
d |
В |
В1 |
H |
H1 |
H3 |
L |
L1 |
|
В64-13А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
|
В64-14А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
191 |
104 |
|
В64-15А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
217 |
130 |
|
В64-25А-03 |
27,5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
180,5 |
130 |
|
В64-33А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
|
В64-34А-03 |
23,5 |
38 |
91 |
59 |
7 |
72 |
86 |
89,5 |
14,5 |
28,5 |
155,5 |
104 |
