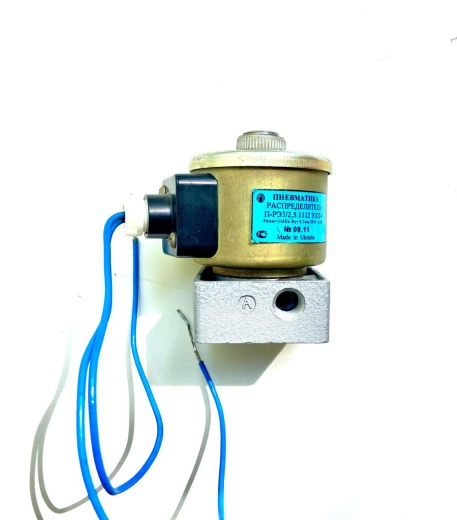

Пневмораспределители П-РЭ3/2,5 с электромагнитным управлением используются для управления направлением движения потока сжатого воздуха в пневматических приводах практически во всех отраслях народного хозяйства. Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Распределители П-РЭ3/2,5 работают на сжатом воздухе, очищенном до 10 класса чистоты или выше по ГОСТ 17433 и содержащем распыленные капельки масла кинематической вязкостью в диапазоне 10-35 мм²/с (сСт) при температуре окружающей среды 50 градусов по Цельсию с концентрацией одна-две капли на 1 м³ воздуха по ГОСТ 19862.
Пневмораспределители П-РЭ 3/2,5 монтируются в любом пространственном положении, для присоединения к пневмосистеме устанавливают на комплектуемое устройство с выполненными в нем каналами для прохода сжатого воздуха и крепят двумя винтами через два отверстия диаметром 3,4 мм, 4,8 мм или 6,6 мм. При монтаже пневмораспределителей с притычным (стыковым) нижним и резьбовым исполнением электромагнитная катушка должна быть снята. Уплотнение рабочих каналов обеспечивается резиновыми кольцами находящимися в цековках корпуса. Присоединение к пневмосистеме пневмораспределителей (пневмоклапанов) резьбового исполнения осуществляется резьбовыми отверстиями К1/8, K1/4.
Пневмораспределители П-РЭ-3/2,5-... выпускаются взамен устаревших аналогов ЛИЖК.306232.001.1112 УХЛ4, ЛИЖК.306232.001.1125 УХЛ4, ЛИЖК.306232.001.1126 УХЛ4 и т.д., а также взамен П-ЭПК-12.
Технические характеристики пневмораспределителей П-РЭ 3/2,5.
| Наименование параметра | Значение |
| Диаметр условного прохода, мм | 2,5 |
| Ном. / мин. давление, МПа | 1,0 / 0,1 |
|
Пропускная способность не менее, м³/ч: -для всех исполнений, кроме П-РЭ3/2,5.73хх -для П-РЭ3/2,5.73Ххх |
0,16 0,12 |
|
Время срабатывания не более, с: - вкл. / выкл. при постоянном токе - вкл. / выкл. при переменном токе |
0,025 / 0,012 0,012 |
| Утечка воздуха не более, см³/мин | 5 |
| Макс. число переключений в минуту | 500 |
|
Ном. напряжение питания, В: пост. тока / перем. тока 50 Гц / перем. тока 60 Гц |
12,24,48,110 / 24,36,110,220 / 110,220 |
| Ном. потребляемая мощность не более: пост. тока, Вт / перем. тока 50 Гц, ВА / перемен. тока 60 Гц, ВА | 12 / 22 / 28 |
| Превышение температуры катушки над t окружающей среды не более, °С | 85 |
| Масса, кг | 0,5 |
Структура условного обозначения пневмораспределителей П-РЭ-3/2.5
| П-РЭ3/2,5 | - |
7 |
3 | - | 1 | 2 | УХЛ4 | ||||
| Климатическое исполнение ГОСТ 15150 (4) | |||||||||||
| Электрическое напряжение: 1—12; 2—24; 3—36; 4—48; 5—110; 6—220. | |||||||||||
| Род тока: 1 - постоянный; 2 - переменный 50 Гц | |||||||||||
| Присоединение к электросети: 1 - через сальник; 2 - через разъем; 3 - без сальника, 4 - новая (действующая) катушка | |||||||||||
|
Исполнение корпуса по присоединению к пневмосети и наличию ручного исполнения: 1 - резьбовое K1/8" без ручного управления 2 - резьбовое K1/4" без ручного управления 3 - резьбовое K1/8" с кнопочным управлением 4 - резьбовое K1/8" с фиксированным ручным управлением 5 - стыковое нижнее без ручного управления 6 - стыковое нижнее с кнопочным ручным управлением 7 - стыковое боковое с кнопочным ручным управлением |
|||||||||||
| Пневмораспределитель 3-х линейный, электроуправляемый, с условным проходом 2,5 мм | |||||||||||
Габаритные и присоединительные размеры
