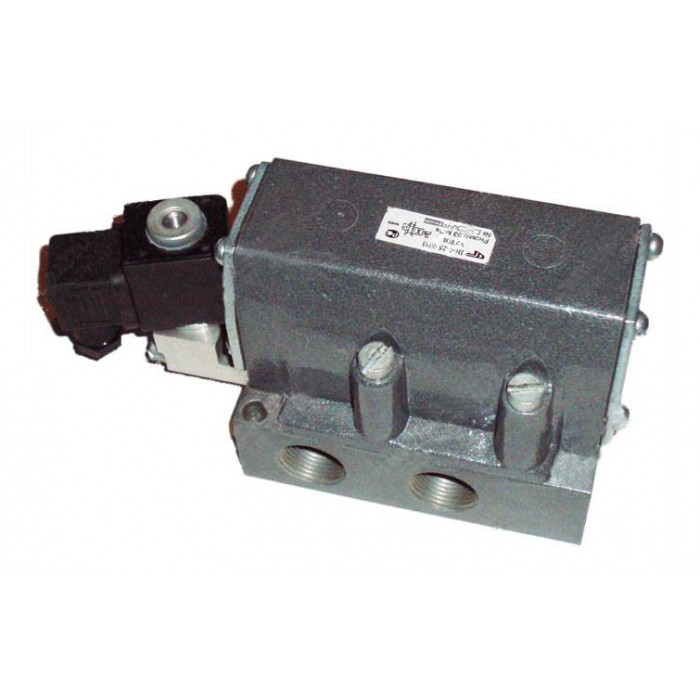

Распределители 4-х линейные с условным проходом (Ду) 10; 16 и 20 мм двухпозиционные с односторонним электропневматическим управлением, пневматическим или пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневматических приводах различного назначения. Конструкция распределительного устройства: плоский золотник.
|
Нормы для типоразмер |
||||
|
В64-34А-05 В64-24А-05 |
В64-25А-05 | |||
| Условный проход, мм | 16 | 20 | ||
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | |||
| Пропускная способность не менее, Кv по ГОСТ14691-69, м³/ч | 2,8 | 5,0 | ||
| Время срабатывания при давлении 0,4 МПа не более, с | 0,1 | 0,2 | ||
| Утечки воздуха из-под золотника при номинальном давлении не более, см³/мин | 500 | 1000 | ||
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц | 12,24,48,110 / 24,110,220,380 / 110,220 | |||
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА | 7 / 9 / 12 | |||
| Масса, кг | 1,45 | 2,4 | ||
Характеристики пневмораспределителя В64-23А-03, В64-24А-03, В64-25А-03, В64-33А-03, В64-34А-03
|
Параметр
|
Нормы для типоразмеров
|
||
|
В64-33А-03 В64-23А-03 |
В64-34А-03 В64-24А-03 |
В64-25А-03 | |
| Условный проход , мм | 10 | 16 | 20 |
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | ||
| Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее | 1,9 | 2,8 | 5,0 |
| Время срабатывания при давлении 0,4 МПа, с, не более | 0,1 | ||
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц | 12,24,48,110 / 24,110,220,380 / 110,220 | ||
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА | 7 / 9 / 12 | ||
| Масса, кг | 1,7 | 1,7 | 2,8 |
| Присоединительные резьбы по ГОСТ 6111-52 | К3/8" | К1/2" | К3/4" |
Габаритные и присоединительные размеры
