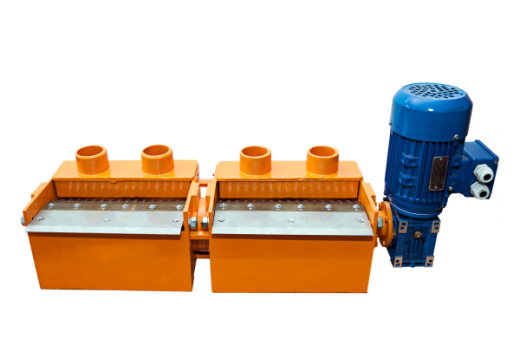

Магнитные сепараторы барабанного типа применяются для очистки смазочно-охлаждающей жидкости (СОЖ) от ферромагнитных частиц (металлической стружки) на металлообрабатывающих станках.
Конструкция
Магнитный сепаратор состоит из:
мотор-редуктора,
корпуса,
барабана,
скребка.
Магнитные сепараторы изготавливаются как с левым, так и с правым расположением привода, для оптимального размещения в рабочей зоне станка.
Принцип работы
Загрязненная СОЖ поступает в сепаратор через коллектор (верхнее отверстие в корпусе), далее проходит между корпусом и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит из сепаратора через нижнее отверстие в корпусе. Притянутые частицы к барабану снимаются скребком с его поверхности.
Технические характеристики сепаратора магнитного
| Серия сепаратора | Расположение привода | Номинальный расход, л/мин | Габаритные размеры, мм | Масса, кг |
|---|---|---|---|---|
| ССЖ-50Л | Левое | 50 | 390х330х240 | - |
| ССЖ-50П | Правое | - | ||
| ССЖ-100Л | Левое | 100 | 515х330х240 | - |
| ССЖ-100П | Правое | - | ||
| ССЖ-150Л | Левое | 150 | 560х330х240 | - |
| ССЖ-150П | Правое | - | ||
| ССЖ-200П | Левое | 200 | 680х330х240 | - |
| ССЖ-200Л | Правое | - | ||
| Х43–43–1 | Правое | 50 | 340х240х310 | 16,5 |
| Х43–43–2 | Левое | |||
| Х43–43–1-1 | Правое, с отв. на задней крышке | |||
| Х43–43–2-1 | Левое, с отв. на задней крышке | |||
| Х43–44–1 | Правое | 100 | 470х240х310 | 25 |
| Х43–44–2 | Левое | |||
| Х43–44–1-1 | Правое, с отв. на задней крышке | |||
| Х43–44–2-1 | Левое, с отв. на задней крышке | |||
| Х43–45–1 | Правое | 200 | 730х240х310 | 40 |
| Х43–45–2 | Левое | |||
| Х43–45–1-1 | Правое, с отв. на задней крышке | |||
| Х43–45–2-1 | Левое, с отв. на задней крышке | |||
| Х43–46–1 | Правое | 400 | 1470х380х390 | 120 |
| Х43–46–2 | Левое | |||
| Х43–46–1-1 | Правое, с отв. на задней крышке | |||
| Х43–46–2-1 | Левое, с отв. на задней крышке | |||
| Х43–47–1 | Правое | 600 | 2100х380х390 | 180 |
| Х43–47–2 | Левое | |||
| Х43–47–1-1 | Правое, с отв. на задней крышке | |||
| Х43–47–2-1 | Левое, с отв. на задней крышке | |||
| СМЛ-50-1 | Правое | 50 | 340х240х310 | 20 |
| СМЛ-50-2 | Левое | |||
| СМЛ-50-1-1 | Правое, с отв. на задней крышке | |||
| СМЛ-50-2-1 | Левое, с отв. на задней крышке | |||
| СМЛ-100-1 | Правое | 100 | 470х240х310 | 25 |
| СМЛ-100-2 | Левое | |||
| СМЛ-100-1-1 | Правое, с отв. на задней крышке | |||
| СМЛ-100-2-1 | Левое, с отв. на задней крышке | |||
| СМЛ-150-1 | Правое | 200 | 730х240х310 | 40 |
| СМЛ-150-2 | Левое | |||
| СМЛ-150-1-1 | Правое, с отв. на задней крышке | |||
| СМЛ-150-2-1 | Левое, с отв. на задней крышке |
Серия СМЛ является аналогом серии Х43.
